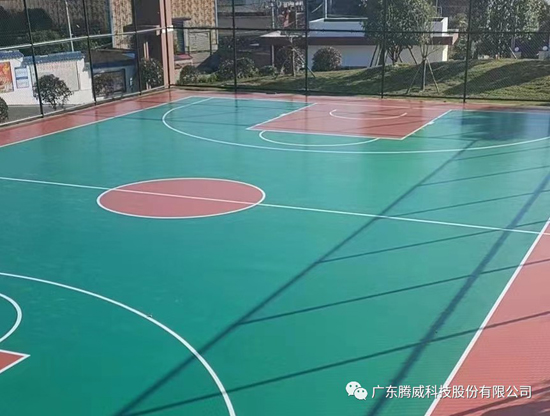

近年来，喜爱运动的人士应该已经发现，新建的室外篮球场大部分都是用硅PU材料建造的。无论是新的篮球场，还是旧场地的翻新，几乎都会用到硅PU球场材料。球场的建设其中一个重要目的是为运动提供专业、安全、健康的运动竞技地面条件，富有韧性特质的场地才能带来专业的运动质感;而带有弹性的运动地面，可以有效增加运动缓冲，减少运动员脚踝、关节、韧带因地面反作用造成的伤害;同时有效减低运动中因跌、摔造成的意外受伤。硅PU材料就是硬中带弹，弹而不软的专业运动材料。
由腾威公司生产的双组份超耐磨硅PU球场铺装系统，超强耐候性的硅PU球场材料不会因室内外温度、湿度、干燥等外界因素发生老化，无论是在紫外线照射下还是温差下，不会造成表面褪色、硬化、软化或发白。可以在更广的环境和区域使用，可以长时间保持颜色鲜艳;且耐磨性好，硅PU球场材料结构稳定，硬度适中，耐磨性好，软硬适中，耐磨性能满足长期、高频使用的需求。
双组份硅PU弹性层
01材料组成：硅PU弹性层是以聚氨酯(PU)材料与含有有机硅成分的材料科学地复合在一起，所生产出来的材料，用在球场面层上，从根本上有效地解决了球场材料在附着力、环保、施工、使用寿命、日常维护等方面的不足，具有革命性的创新性能，是新一代的环保产品。
02附着力高、耐候、易施工：腾威双组份环保硅PU系由基础界面、修补层、填缝胶、弹性层、面层组成的弹性运动铺装系统。直接涂刮，根据不同的施工厚度，可以得到不同弹性的涂层，该涂层由于有机硅弹性材料的使用，赋予了优异的弹性，对水泥和沥青地面都有优异的附着力，容易刮涂，干膜耐候耐水性能优异。产品集实木地板的韧性、PU的弹性、丙烯酸的耐候性、易施工性于一体。
03用量省、施工范围广：腾威双组份的硅PU弹性层密度为1.15KG/㎡/mm，相比于单组分硅PU弹性层材料(密度为1.5)，用量更省25%!面层施工无需界面层，附着力好，可适用全国各地的气候施工，特别是中西部地区、天气干燥地区单组分硅PU无法施工的气候环境，双组份弹性层更表现出优异的易施工优点。
04使用方法：甲组：乙组按10：30，充分搅拌混合2分钟以上，然后根据施工粘度需要，加入0-5%的环保分散剂，充分混合均匀后，倒在地面使用软胶耙施工，每道施工厚度保持3-4mm厚度。
05施工注意事项：1、双组份硅PU弹性胶的固化同温度有关。建议合适的施工条件为：温度10-28℃，湿度<75%。温度越高，固化越快;湿度太高，则表面容易发粘。当温度低于10℃，固化会很慢，此时需要添加催干剂;当温度高于30℃且湿度高于65%时，刮涂太厚容易鼓包，此时需薄刮施工或选择早晚天气凉快时施工。双组份材料混入水汽、湿的颗粒、汗水等，容易鼓包，施工时请特别注意!2、每道涂刮厚度3-4mm，常规8mm厚度的弹性层要分3次刮涂，最后一道用于找平 。

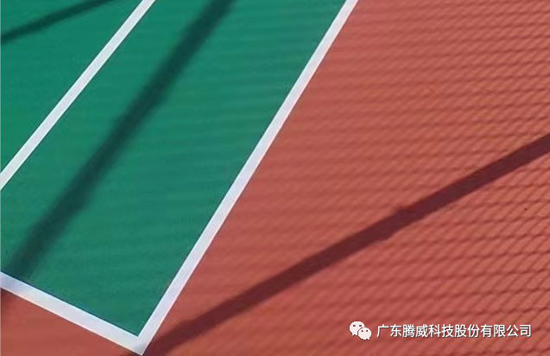

B双组份聚脲耐磨面层S-30
01材料组成：双组份聚脲耐磨面层S-30，甲乙组按比例混合后，滚涂或喷涂在弹性层表面生成耐磨面层，耐候性好、附着力高、色彩鲜艳、不返油、无异味。
02使用方法：乙组：甲组按10:10搅拌2分钟以上，然后根据施工需要，加入20-30%石英砂(80目)、再加入0-10%的4#环保分散剂，充分混合均匀后，先使用刮板刮涂在施工面，然后紧跟使用滚筒进行滚涂修平，用量约为0.25公斤/㎡;
03注意事项：由于S-30是聚脲材料，天然有比较快的反应速度，为了降低其反应速度，延长可以滚涂的时间，建议将S-30材料放置在阴凉处，使材料保持在较低的温度;夏天施工时，尽量选择早上或傍晚施工;材料小批次混合，多滚筒多人同时施工等办法施工。材料施工时，硅PU弹性层应该经过全场打磨，露出新鲜的表面。
硅PU球场施工流程
切V字形缝-----打磨、酸洗、清洗基面-----上底漆-----填缝-----补积水-----刮涂弹性层-----局部补积水-----刮涂第二道弹性层—打磨(上界面剂)---刮涂面层2-3道-----划线
