深入解析:母线槽的六大特性及其在电力系统中的应用

来源于互联网 2024年04月30日 阅读(

母线槽是由金属外壳(钢板或铝板)、导电排、绝缘材料及有关附件组成的。

一常见母线槽的分类

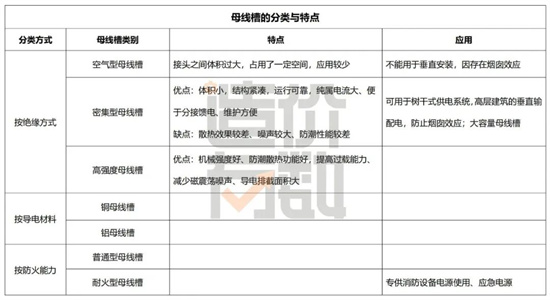

1. 母线槽的分类与特点

2.母线槽选用

母线槽接口相比较易受潮,选用母线槽时应注意其防护等级。对于不同的安装场所,应选用不同外壳防护等级母线槽。

一般室内正常环境可选用防护等级IP40的母线槽;

消防喷淋区域应选用防护等级为IP54或IP66的母线槽;

母线槽不能直接和显著摇动和冲击振动的设备连接,应采用软接头加以连接。

二母线槽和母线的区别

1. 性质不同

母线:是多个设备以并列分支的形式接在其上的一条共用的通路。

母线槽:是由铜、铝母线柱构成的一种封闭的金属装置。

2. 用处不同

母线:可以供这些计算机之间任意传输数据,但在同一时刻内,只能有一个设备发送数据。

母线槽:用来为分散系统各个元件分配较大功率。在户内低压的电力输送干线工程项目中已越来越多地代替了电线电缆。

3. 特点不同

母线:插接式母线槽为交流三相四线或五线制,适用于频率50-60Hz,额定电流100A-6300A、额定电压至690V以下的供配电使用,特别适用于工业厂房、矿山等的低压配电系统和高压商住大楼、酒店、医院等的供电系统。

母线槽:母线槽特点是具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz,额定电压380v,额定电缆250A-6300A的三相四线、三相五线制供配电系统工程中。

三空气型母线槽和密集型母线槽的区别

1. 绝缘介质不同:空气型母线槽的铜排之间,有一定的空隙,也就是说,铜排之间的绝缘主要是靠空气。而密集型母线槽(又名封闭式母线槽)的铜排之间绝缘介质是有机绝缘材料。

2. 铜排排列不同:空气型母线槽的铜排之间要分开,而密集型母线槽的铜排紧密挨在一起,而且不会短路,因为铜排都是绝缘处理的。

3. 外形不同:空气型母线槽是属于上下一般粗的,而密集型母线槽在接头部位,就会变大。

4. 用途不同:空气型母线槽的防潮效果更好,用在潮湿环境如竖井内;密集型母线槽电流比较大,用在干线如联络母线。

5. 散热不同:空气型母线槽的散热主要是靠槽体内的空气与外面的空气对流来把热量传导出来,散热的效率比较低,而密集型母线槽,它的散热器(外壳)是直接连在母线排上的,所以说散热效果优于空气型。

6. 价格不一样:密集型价格比空气型价格稍高一点。

7. 防护等级不同:密集型母线槽的防护等级高,一般可达到IP68。

8. 安装环境不同:空气型母线槽由于整体体积较大,需要的安装空间就会大很多,相反密集型母线槽则很苗条。

9. 安装效率不一样:相同容量的母线槽,密集型母线槽体积小巧安装方便快速;

10. 安全不同:空气型母线槽如果不慎会有异物落入槽内,影响正常工作,而密集型则没有此担心,因为它是全封闭的。

11. 烟囱效应:空气型母线槽如遇火情,会产生烟囱效应;而密集型不会。

12. 阵容系数:空气型母线槽在垂直或者倾斜安装时需考虑阵容系数,不正确的位置会影响空气流通散热,而密集型母线槽不受此影响。

13. 损耗不同:空气型母线槽因为受温度变化影响(温度高电阻就大)会有热损耗,封闭式母线槽由于温度低,所以损耗就小。

四影响母线槽的价格因素和计算方法

影响母线槽价格的几个因素:

1、铜排的计算,首先要弄清楚是几线制的。然后根据规格大小,来确定选用铜排的规格,然后把铜排的体积算出来(体积的计算是单根铜排的长度*铜排的截面*铜排根数),体积算出来后乘以铜排的单价,就是铜排的价格了。

2、辅材:外壳、绝缘薄膜、相间隔块等等。母线槽外壳材质有普通碳钢、铝镁合金、高强拉挤式的等等,普通碳钢型外壳可以按外壳体积*板材的价格,碳钢型外壳的板材厚度根据母线槽的大小,一般在1.5mm~2.5mm左右。所有外壳还需考虑表面处理的价格因素。

3、加工费:因地域不同而价格不同。

4、工艺水平

5、品牌附加值:大品牌必然伴随高附加值,产品工艺也能与其相对应。

常规低压封闭母线槽价格计算公式:

电流等级*1.4~1.9=一米母线槽的单价。

铜排价格计算公式:

宽度*厚度*0.0089*铜价=铜排的单价。

如:1250A的低压封闭式母线槽,一米的价格就是:1250*1.5=1875元。
